Кольца USIT фторкаучуковые (FKM) купить в Альметьевске

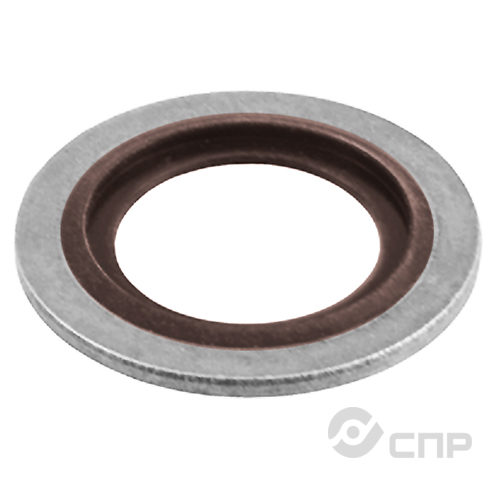

Самоуплотняющиеся кольца USIT FKM применяют в случаях, когда возникает необходимость герметизации статического уплотнения резьбовых соединений, фитингов или фланцев. В стандартном исполнении USIT кольца FKM состоят из металлического кольца и привулканизированной к нему уплотняющей кромки из FKM или других видов каучуков, применение которых обусловлено условиями эксплуатации.

Благодаря металлической части кольца USIT FKM обеспечивается высокая прочность и сверхнадежное соединение элементов оборудования. Химические и физические свойства каучука придают изделию возможность контактировать с агрессивными средами и выдерживать максимально высокие режимы рабочих температур.

Маркировка резинометаллических колец осуществляется в соответствии с 9833-73 (18829-73). В соответствии с ним обозначение расшифровывается как «Кольцо USIT М2.5 3,1х6,4х1,0», где:

  • 3,1 – внутренний диаметр кольца (мм)
  • 6,4 – внешний диаметр кольца (мм)
  • 1,0 – толщина (высота) кольца (мм)

Кольца USIT фторкаучуковые (FKM) купить в Альметьевске

Кольца USIT фторкаучуковые (FKM) купить в Альметьевске
Онлайн консультация

Таблица размеров колец USIT

Фильтрация метрическая

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммФильтрация
Кольцо USIT M2.5 3,1х6,4х13.16.41Метрическая
Кольцо USIT M2.5 3,1х6,4х1,33.16.41.3Метрическая
Кольцо USIT M3 3,6х7,5х13.67.51Метрическая
Кольцо USIT M3 4,1х7х14.171Метрическая
Кольцо USIT M3 (M3.5) 4,1х7х14.171Метрическая
Кольцо USIT M4 4,5х7х14.571Метрическая
Кольцо USIT M4 4,6х9х14.691Метрическая
Кольцо USIT M4 4,9х8,6х14.98.61Метрическая
Кольцо USIT M5 5,6х10х15.6101Метрическая
Кольцо USIT M5 5,7х9х15.791Метрическая
Кольцо USIT M5 5,7х9,2х15.79.21Метрическая
Кольцо USIT M5 5,7х10х15.7101Метрическая
Кольцо USIT M5 (M5.5) 6,2х9,2х16.29.21Метрическая
Кольцо USIT M6 6,6х11х16.6111Метрическая
Кольцо USIT M6 6,7х10х16.7101Метрическая
Кольцо USIT M6 6,7х11х16.7111Метрическая
Кольцо USIT M6 6,7х11х2,56.7112.5Метрическая
Кольцо USIT M6 6,85х13,27х1,36.8513.271.3Метрическая
Кольцо USIT M6 6,9х13,2х1,36.913.21.3Метрическая
Кольцо USIT M6 7х11,4х1711.41Метрическая
Кольцо USIT M6 7х13,4х1,3713.41.3Метрическая
Кольцо USIT M6 (M6.5) 7,1х12х17.1121Метрическая
Кольцо USIT M6 (M6.7) 7,3х10,2х17.310.21Метрическая
Кольцо USIT M6 (M8) 8,5х13,4х18.513.41Метрическая
Кольцо USIT M8 8,6х13х18.6131Метрическая
Кольцо USIT M8 8,7х13х18.7131Метрическая
Кольцо USIT M8 8,7х14х18.7141Метрическая
Кольцо USIT M8 8,7х14,2х1,38.714.21.3Метрическая
Кольцо USIT M8 8,7х16х18.7161Метрическая
Кольцо USIT M8 (M8.5) 9,3х13,3х19.313.31Метрическая
Кольцо USIT M10 10,35х16х210.35162Метрическая
Кольцо USIT M8 (M10) 10,7х16х1,510.7161.5Метрическая
Кольцо USIT M10 10,7х17х1,510.7171.5Метрическая
Кольцо USIT M8 (M10) 10,7х18х1,510.7181.5Метрическая
Кольцо USIT M10 (M11) 11,4х16,3х1,511.416.31.5Метрическая
Кольцо USIT M11 11,8х18,1х1,511.818.11.5Метрическая
Кольцо USIT M10 (M11) 11,8х18,5х1,511.818.51.5Метрическая
Кольцо USIT M10 (M11) 12,7х19,1х1,512.719.11.5Метрическая
Кольцо USIT M10 (M12) 12,7х18х1,512.7181.5Метрическая
Кольцо USIT M12 12,7х19х1,512.7191.5Метрическая
Кольцо USIT M10 (M12) 12,7х20х1,512.7201.5Метрическая
Кольцо USIT M12 (M13) 13,7х20х1,513.7201.5Метрическая
Кольцо USIT M12 13,7х20,6х2,113.720.62.1Метрическая
Кольцо USIT M12 (M13) 13,7х22х1,513.7221.5Метрическая
Кольцо USIT M12 13,7х22,2х1,5913.722.21.59Метрическая
Кольцо USIT M13 13,8х20,1х1,513.820.11.5Метрическая
Кольцо USIT M12 (M13.5) 14х18,7х1,51418.71.5Метрическая
Кольцо USIT M14 14,7х21х1,514.7211.5Метрическая
Кольцо USIT M12 (M14) 14,7х22х1,514.7221.5Метрическая

Поможем с подбором колец уплотнительных

Если вам нужна консультация для подбора размера и материала колец уплотнительных обратитесь к нашим специалистам

по телефону

+7 800 301-86-97

по электронной почте

info@spr-prom.ru

Технические характеристики резинометаллических колец USIT FKM


Уплотнительные кольца USIT, оснащенные высокотемпературной кромкой из фторкаучуковой резины (FKM) и характеризуются повышенной устойчивостью к ряду химических веществ. Содержание в составе каучука смеси фтора придает материалу негорючесть, что существенно расширяет диапазон применения данного вида уплотнителя.

При установке в оборудование кольца USIT FKM:

  • минимально теряют вес в условиях вакуума
  • могут контактировать с минеральными маслами и жирами
  • сохраняют физические свойства при уплотнении алифатических углеводородов, силиконовых масел и жиров
  • не поддаются разрушению под воздействием растительных и животных масел и жиров
  • обеспечивают идеальную герметизацию таких рабочих сред как масла с серой, ароматические углеводороды, высокоароматические масла
  • характеризуются способностью выполнять качественное уплотнение тяжело воспламеняющихся гидравлических жидкостей группы HFD-S, HFD-R и биологически разлагающихся жидкостей.

Способность хорошо переносить ультрафиолетовое излучение и не поддаваться старению дает возможность использовать самоуплотняющиеся кольца USIT FPM в оборудовании, которое функционирует вне помещений. Допустимый температурный режим находится в диапазоне от -20°С до +200°С с возможностью кратковременного повышения до +230°С.

Не разрешается применять USIT кольца FPM, если в качестве рабочей среды выступают тормозные жидкости на основе гликоля, эфиры, кетоны, аммиак, флюсовая кислота и ряд других материалов, под воздействием которых уплотнители разрушаются или частично теряют свои физические характеристики.

Конструктивные особенности колец USIT FKM


Самоуплотняющиеся кольца USIT FKM представляют собой модификацию стандартных уплотнительных шайб и используются в установках, где рабочая среда находится под высоким давлением. Внешняя часть металлического кольца не допускает сжатия кромки из фторкаучука, устраняя тем самым вращающий момент и обеспечивая надежную герметизацию соединению.

Конструктивно кольца USIT FKM имеют разные профили:

  • U – стандартный
  • UZ – специальный с центрирующей мембраной
  • U1, U2, U5, U1Z – специальные самоцентрирующиеся
  • U3 – специальный для систем кондиционирования
  • U4 – специальный с зазубренным зубчатым соединением
  • UA – наружный
  • U4 – для использования в банджо резьбовых соединениях.

Наша компания может изготовить стандартные или самоуплотняющиеся кольца USIT FKM по индивидуальным параметрам заказчика.

D - Внешний диаметр кольца (мм)
d - Внутренний диаметр кольца (мм)
h - Ширина кольца (мм)

Где применяются кольца USIT FKM


Самоуплотняющиеся кольца USIT FPM применяются для уплотнения силовых соединений в пневматических и гидравлических соединениях. Также их используют для установки в резьбовые фитинги и фланцы в условиях повышенного давления.

Наше предприятие поставляет уплотнения из FKM (FPM) разных типоразмеров. Для заказа переходите в раздел “Контакты” и свяжитесь с специалистом компании.
